ワイヤーカットとコンターマシンの特徴を生かしたローコストハイブリッド機

CNCワイヤ放電精密コンターマシン

  金属加工において新たなソリューションをお届けします!
コスト削減、設備導入等の検討事案がございましたら是非 株式会社タイナテックまでお声掛けください。


企業理念

PHILOSOPHY

『挑戦を続け、成長し続ける』

すべてはお客様目線から

お客様目線に立った時、私たちが取り組むべき重要な事柄がみえてきます。
私たちはお客様が期待される商品・情報およびサービスをお届けするために、国を越えた『英知』と『和』をもって、その解決に向けて日々挑戦し開発に取り組んで参ります。

製品情報

お客様のニーズにあった機種をラインナップ

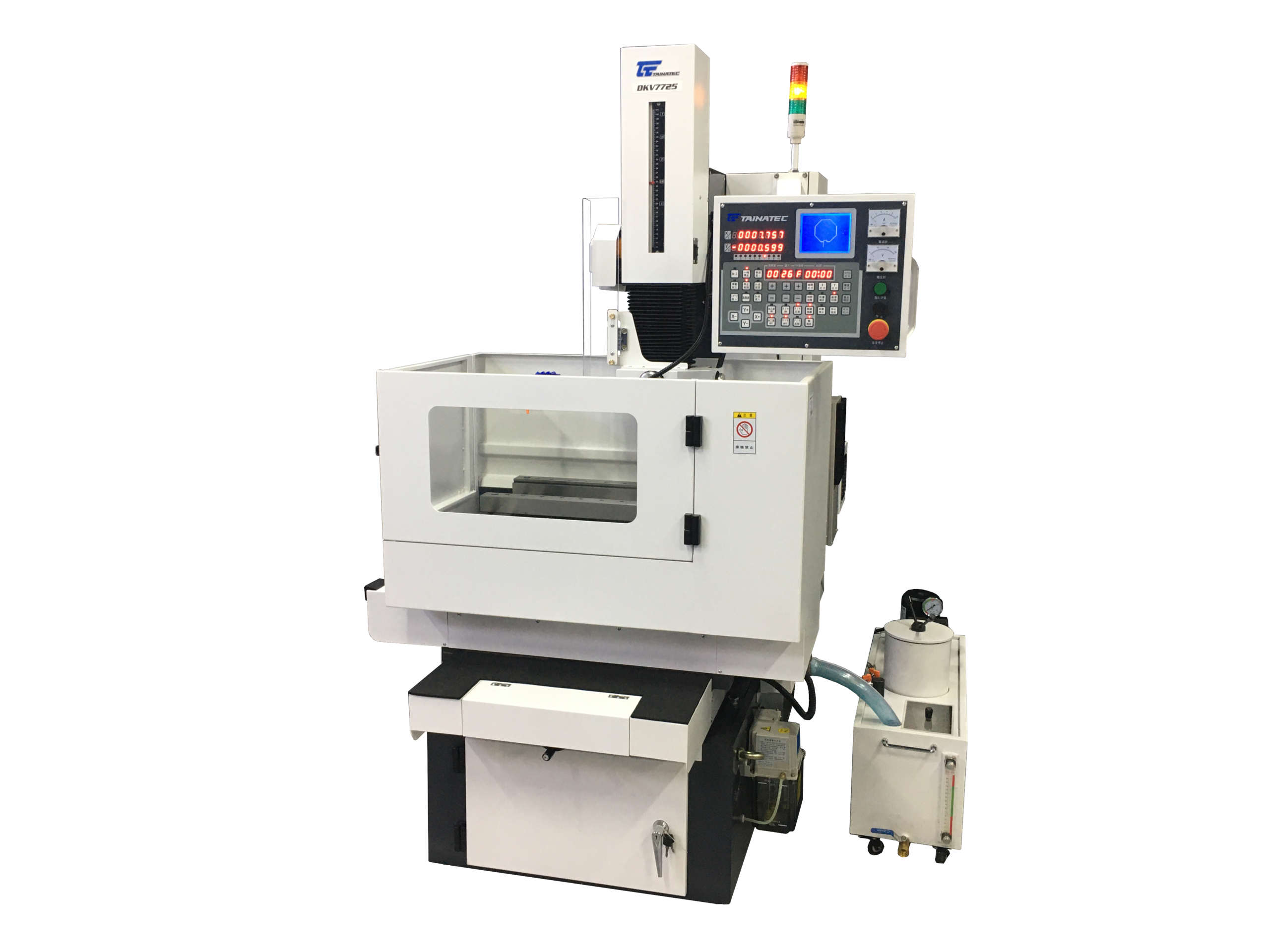

モリブデンワイヤ放電加工機 DKV7725CVワイヤ放電精密コンターマシン
『DKV7725CV』
ヘッド高さ固定の廉価版モデル
加工テーブル移動量
 X軸320 Y軸250 Z軸200,300固定(mm)
最大加工ワーク重量
 200(kg)
機械据付寸法
 W1200×L1340×H1780(mm)
機械本体重量
 1250(kg)
モリブデンワイヤ放電加工機 DKV7725ワイヤ放電精密コンターマシン
『DKV7725』
シリーズ最小のコンパクトモデル
加工テーブル移動量
 X軸320 Y軸250 Z軸300(mm)
最大加工ワーク重量
 200(kg)
機械据付寸法
 W1200×L1340×H1780(mm)
機械本体重量
 1250(kg)

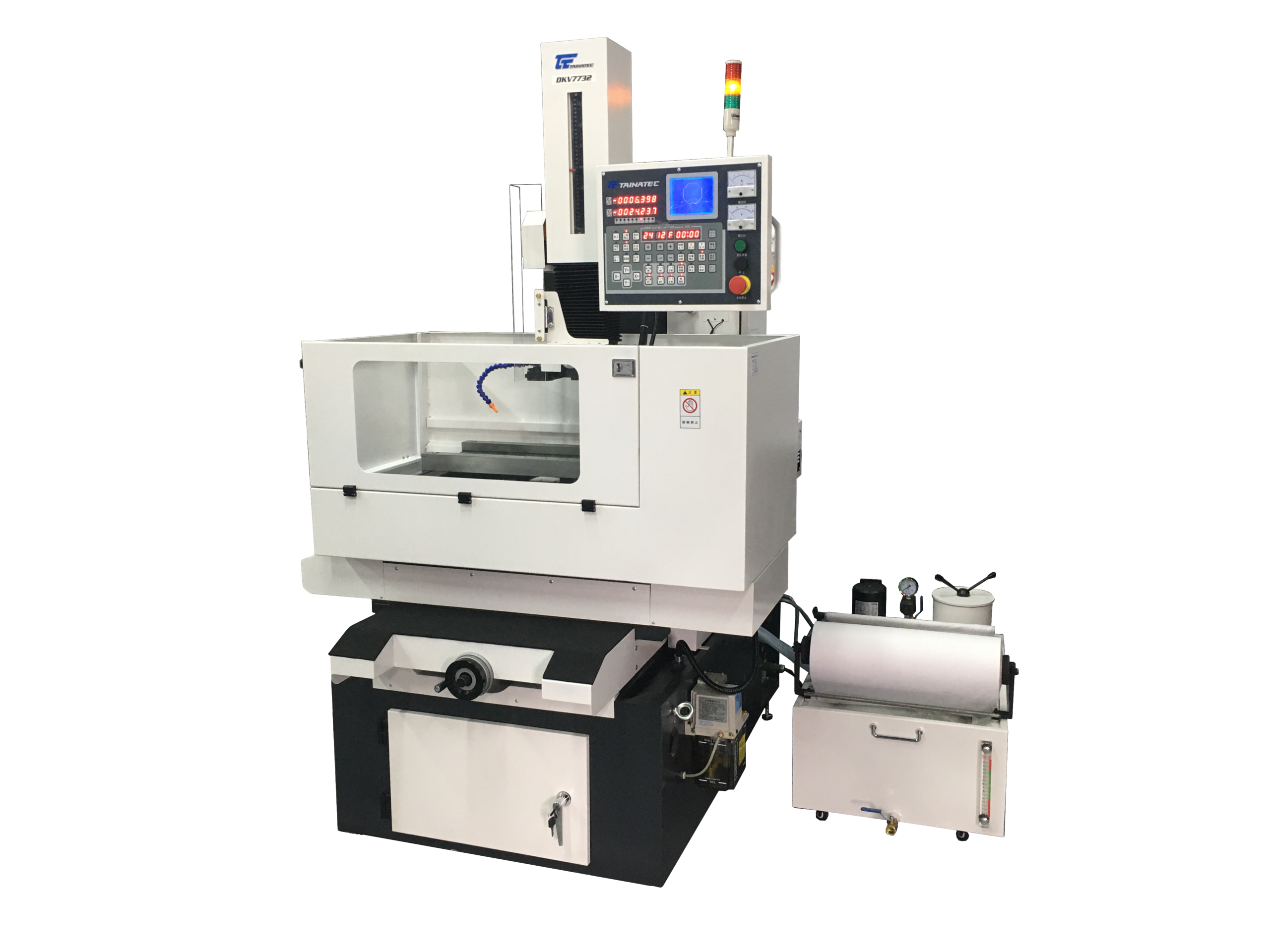

モリブデンワイヤ放電加工機 DKV7732ワイヤ放電精密コンターマシン
『DKV7732』
DKVシリーズの原点 ベーシックサイズ
加工テーブル移動量
 X軸400 Y軸320 Z軸400(mm)
最大加工ワーク重量
 250(kg)
機械据付寸法
 W1800×L1650×H2100(mm)
機械本体重量
 1390(kg)

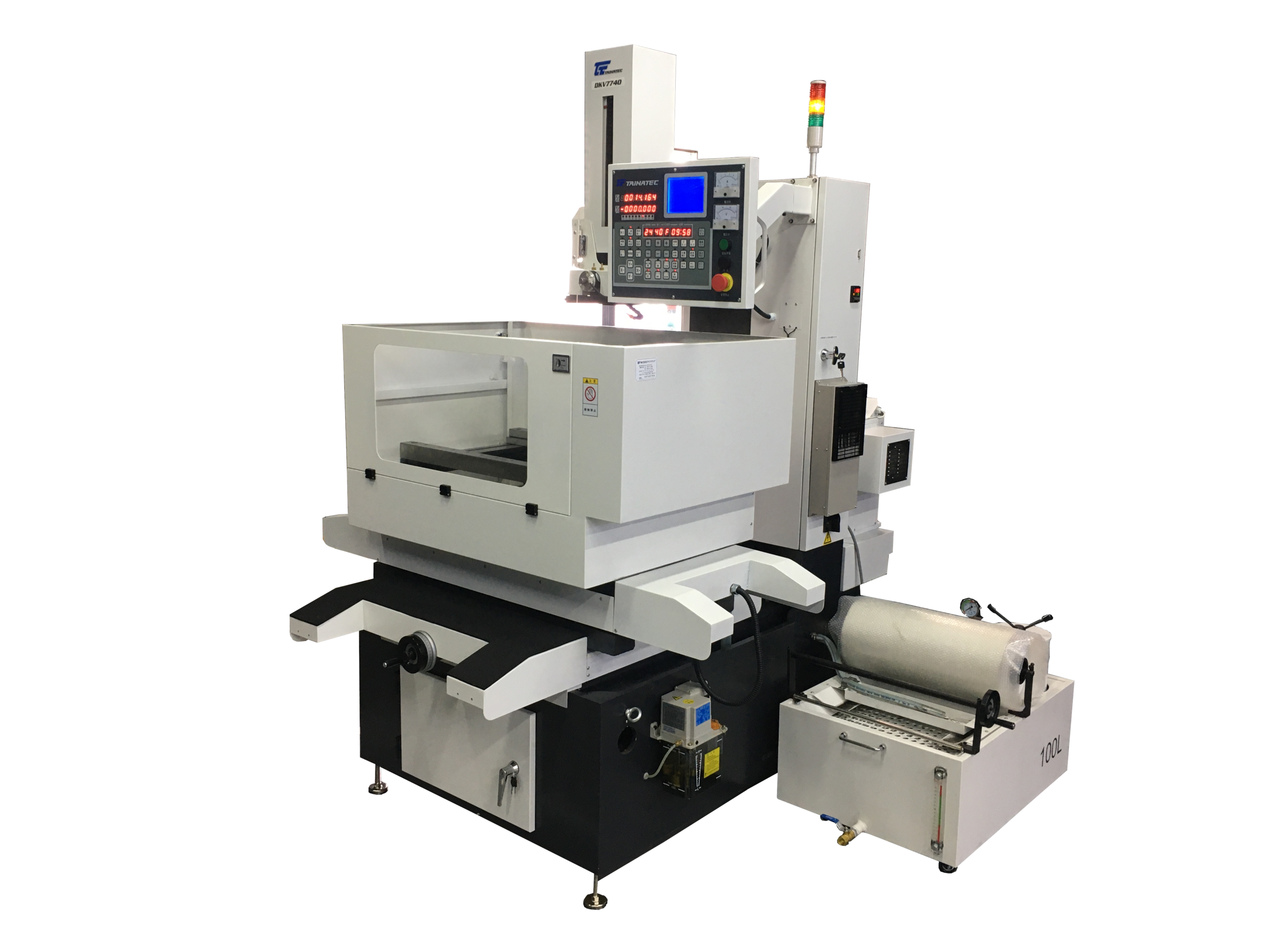

モリブデンワイヤ放電加工機 DKV7740ワイヤ放電精密コンターマシン
『DKV7740』
大物加工に最適!□400積層造形品の切断実績◎
加工テーブル移動量
 X軸500 Y軸400 Z軸450(mm)
最大加工ワーク重量
 480(kg)
機械据付寸法
 W2000×L1900×H2100(mm)
機械本体重量
 1630(kg)
モリブデンワイヤ放電加工機 DKV7750ワイヤ放電精密コンターマシン
『DKV7750』
DKVシリーズ最大のテーブルストローク
加工テーブル移動量
 X軸800 Y軸500 Z軸450(mm)
最大加工ワーク重量
 600(kg)
機械据付寸法
 W2300×L2100×H2200(mm)
機械本体重量
 2000(kg)
モリブデンワイヤ放電加工機 DKS7725ワイヤ放電精密コンターマシン
『DKS7725-Ⅰ』
安全性を追及したフルカバーモデル
加工テーブル移動量
 X軸320 Y軸250 Z軸300(mm)
最大加工ワーク重量
 200(kg)
機械据付寸法
 W1200×L1340×H2100(mm)
機械本体重量
 1250(kg)

加工事例・実績

あらゆる金属材料の加工に対応

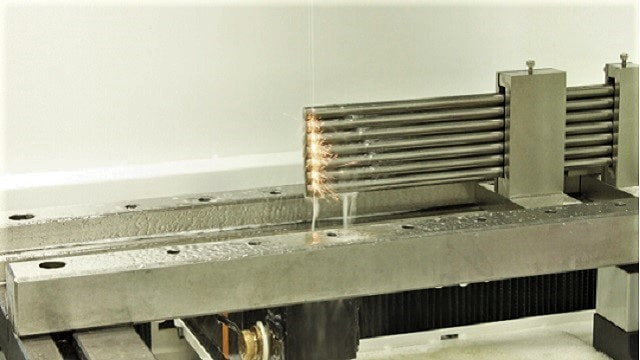

長物材をワイヤーカット長尺材の切断テーブル領域を越えるワークの取付けも追加オプションで対応可
多段クランプで加工時間と段取り時間の短縮を狙っています。

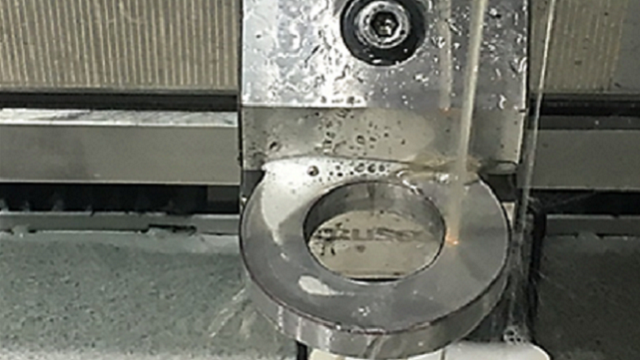

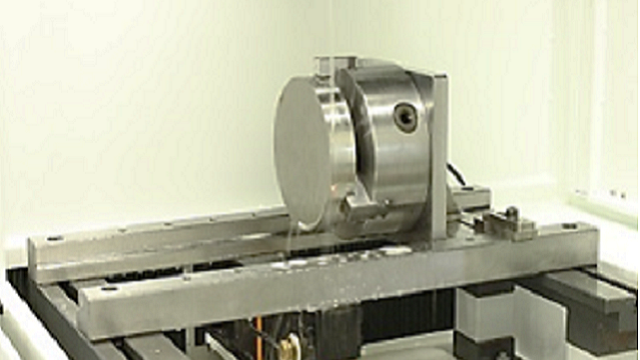

難削材の放電加工円盤形状材料のスライスカットチャック治具でクランプ
難削材の加工にも対応

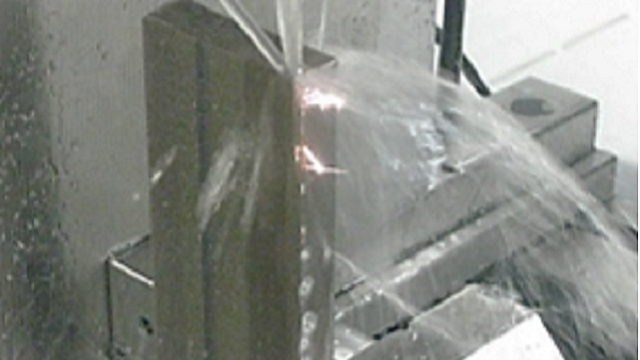

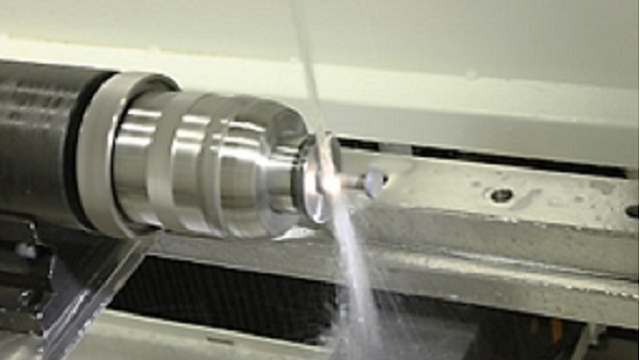

回転装置 ワイヤーカット回転装置を使った放電加工刃物加工などにおすすめ 厚材料のワイヤーカット厚物材料の加工上下から加工液を噴射することでスラッジ排出を促進しています。
モリブデンワイヤは上下に秒速11mで上下移動しています。

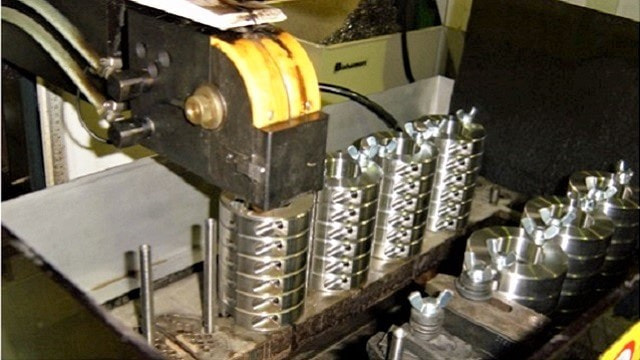

段積み部品のワイヤー放電加工量産部品のスリット加工専用治具を構築することで作業効率UP
部品メーカー様の量産ラインでもフル稼働しています。

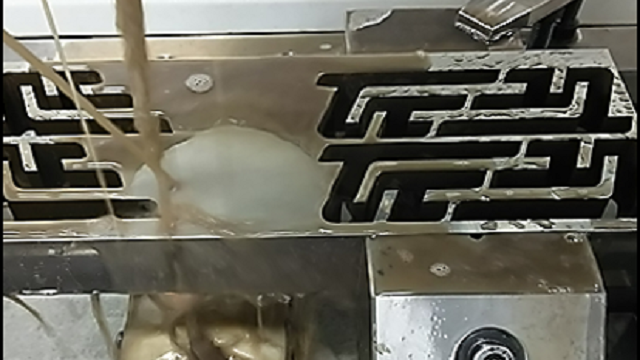

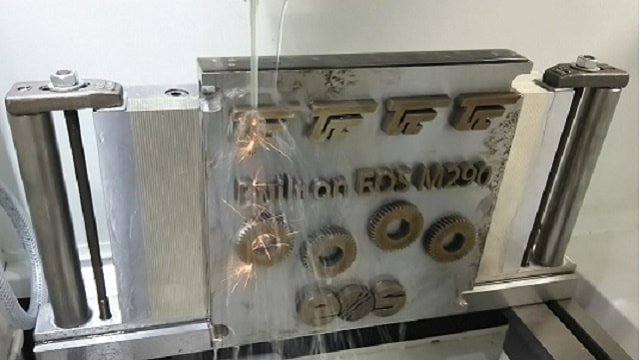

精密コンターマシン加工形状の切り抜きNC制御で複雑な形状の切り出しも対応 ワイヤ穴通し内径キー溝加工ワイヤ通し穴からの切り抜きも対応 3Dプリンター造形品3D造形品の切り離し加工金属3Dプリンターで成形した部品の切断工程で弊社機実績多数あり。
切断や粗加工において最高のコストパフォーマンスをお届けしています。
